일본현장

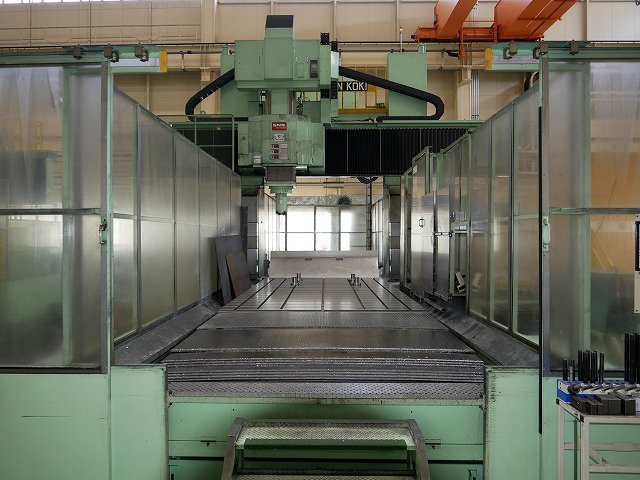

고속 형상 가공기
Model: DC-5AS
Year: 2015년
제어 장치: F-31iMB5
-칼럼간 유효 거리：3000
-X축 방향 이동량：6250
-Y축 방향 이동량：3700+AACst.850
-Z축 방향 이동량：800
-W축 방향 이동량：1200
-작업면의 크기：5000×2500
-공작물 허용 질량：20000
-빨리감기 속도 X, Y축：20m/mim
-빨리감기 속도 Z축：12m/mim
-빨리감기 속도 W축(위치결정만)：2.5/3.0(50/60㎐)m/mim
-절삭 이송 속도, 합성 이송 속도(X, Y, Z축) 1~15000mm/min
-단독 이송 속도 X, Y축：1～15000mm/min
-단독 이송 속도 Z축：1～12000mm/min
-전동기 주축용：VAC37/30kw
-주축 ISO No.50(2면 구속)
-ATC 60개
-칩 컨베이어 3개 타입
-에어 블로우
-공구장 자동 측정・자동 보정 기능(터치식)
-Z축 방향 열변이 보정 기능(익스텐션 및 고속 익스텐션)
-축심 급유 블록(오일 홀 홀더 타입)
-주축단 2면 구속 대응
-부하 일정 제어
-플로어 고정식 조작반
-스플래시 커버
-ATT 부속 내용
- 확장 어태치먼트
L=600㎜, No.50,6000min-1(37/30kw) - 고속 확장 어태치먼트
L=600㎜, No.50,4000~15000min-1(15/11kw)
3.90도 앵귤러 어태치먼트
L=500㎜, No.50,4000min-1(37/30kw)
